Comparación técnica de las variantes cargadas
Los rangos proceden de las composiciones disponibles en la calculadora. Un valor no publicado no se completa por estimación.
| Sistema | Placas/cara | Espesor | Estructura | Fuego | Acústica | Altura máx. | Calcular |
|---|---|---|---|---|---|---|---|
| D112atecho suspendido F47 a distinto nivel | 1–2 | 29,5–47 mm | F47/17 | EI 60 | No publicado | No publicado | Calcular |
| D112btecho suspendido CD 60/27 a distinto nivel | 1–3 | 39,5–77 mm | CD 60/27 | EI 60 / EI 90 / EI 120 | No publicado | No publicado | Calcular |
| D113techo suspendido CD 60/27 al mismo nivel | 1–2 | 39,5–57 mm | CD 60/27 | EI 60 | No publicado | No publicado | Calcular |
Qué techo elegir
Necesidad de obra
Estructura ligera F47, Standard o EI 60
D112a
F47/17 a dos niveles y 35 mm de estructura.
Necesidad de obra
CD a dos niveles o EI 90/EI 120
D112b
CD 60/27, 54 mm de estructura y la gama de fuego más amplia cargada.
Necesidad de obra
Reducir la profundidad de estructura
D113
CD primarios y secundarios al mismo nivel, con 27 mm de estructura.
Comprobaciones de proyecto
- ✓EI 120 con 2 × 25 mm Cortafuego pertenece a D112b, no a D113.
- ✓La protección al fuego publicada se considera desde abajo.
- ✓Un plénum superior a 2 m requiere estudio específico.
- ✓Las juntas de movimiento deben incorporarse como máximo cada 15 m.
Errores de configuración
- !Usar caballetes de dos niveles en D113 o empalmes en cruz en D112b.
- !Elegir separaciones sin calcular peso propio y cargas adicionales.
- !Sumar alternativas perimetrales U30, L25 y Clip 18 en vez de escoger una.
- !Copiar una composición EI de otro sistema por compartir perfil CD.
KNAUF · FERRAGUT
Accesorios distintos para cada estructura
La medición selecciona F47 o CD 60/27, caballetes o empalmes en cruz, suspensiones, perímetro, placas, tornillos por capa y tratamiento de juntas.

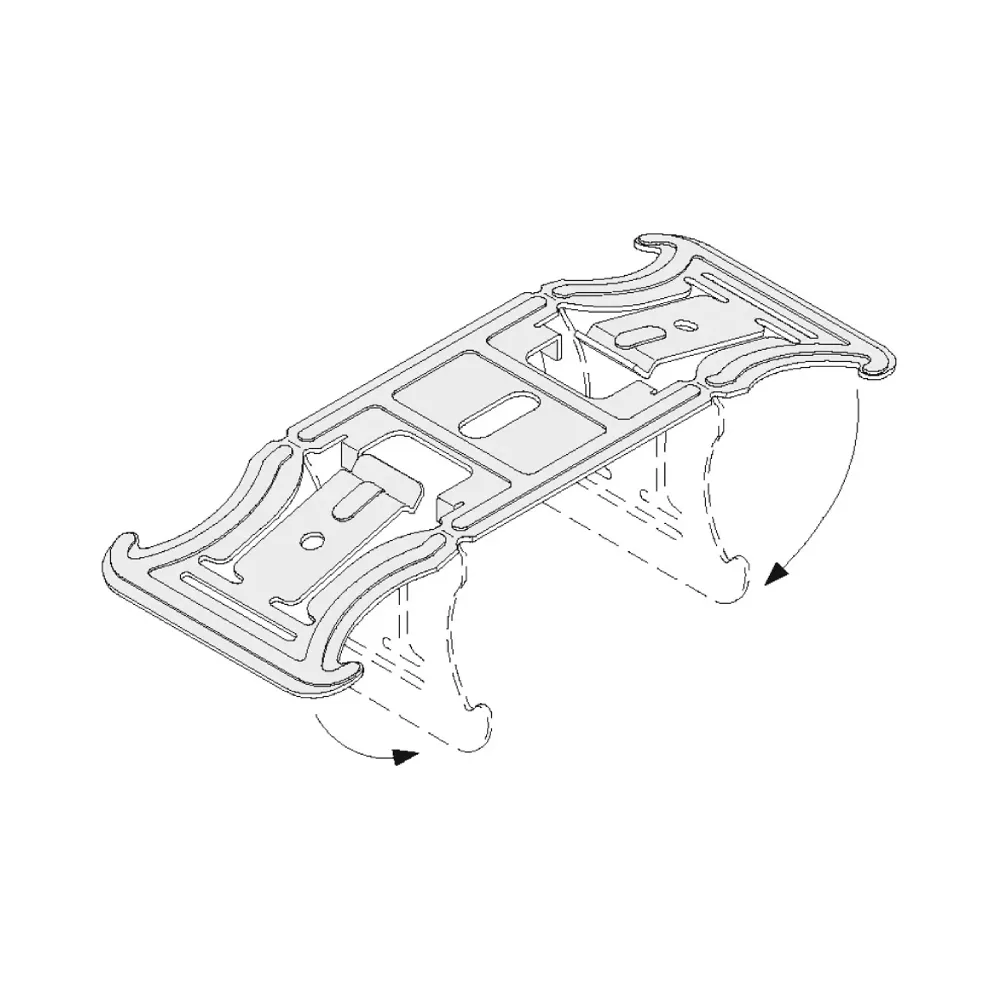

Caballete para Maestra CD 60/27Conector galvanizado para unir perpendicularmente maestras Knauf CD 60/27 primarias y secundarias situadas a distinto nivel en estructuras de techos suspendidos.

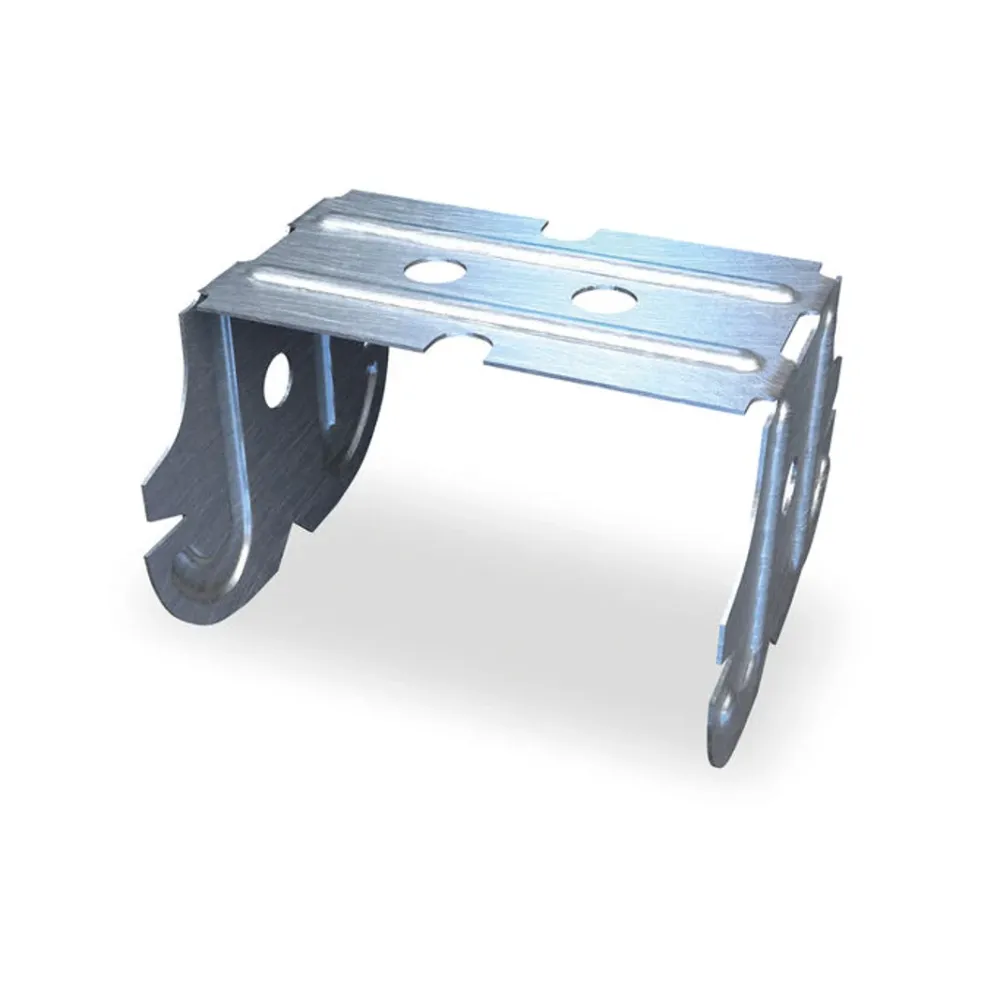

Caballete para Maestra F47/17Accesorio galvanizado para conectar perpendicularmente maestras Knauf F47/17 primarias y secundarias a distinto nivel en estructuras bidireccionales de techos suspendidos.
Cinta de Papel para JuntasTratamiento de juntas manual o a máquina, con pastas de juntas Knauf tanto de fraguado como de secado.
Cuelgue CombinadoAccesorio de acero galvanizado para suspender y fijar con seguridad perfiles de techos continuos Knauf.
Cuelgue NoniusKnauf accesorios para
maestra CD 60/27

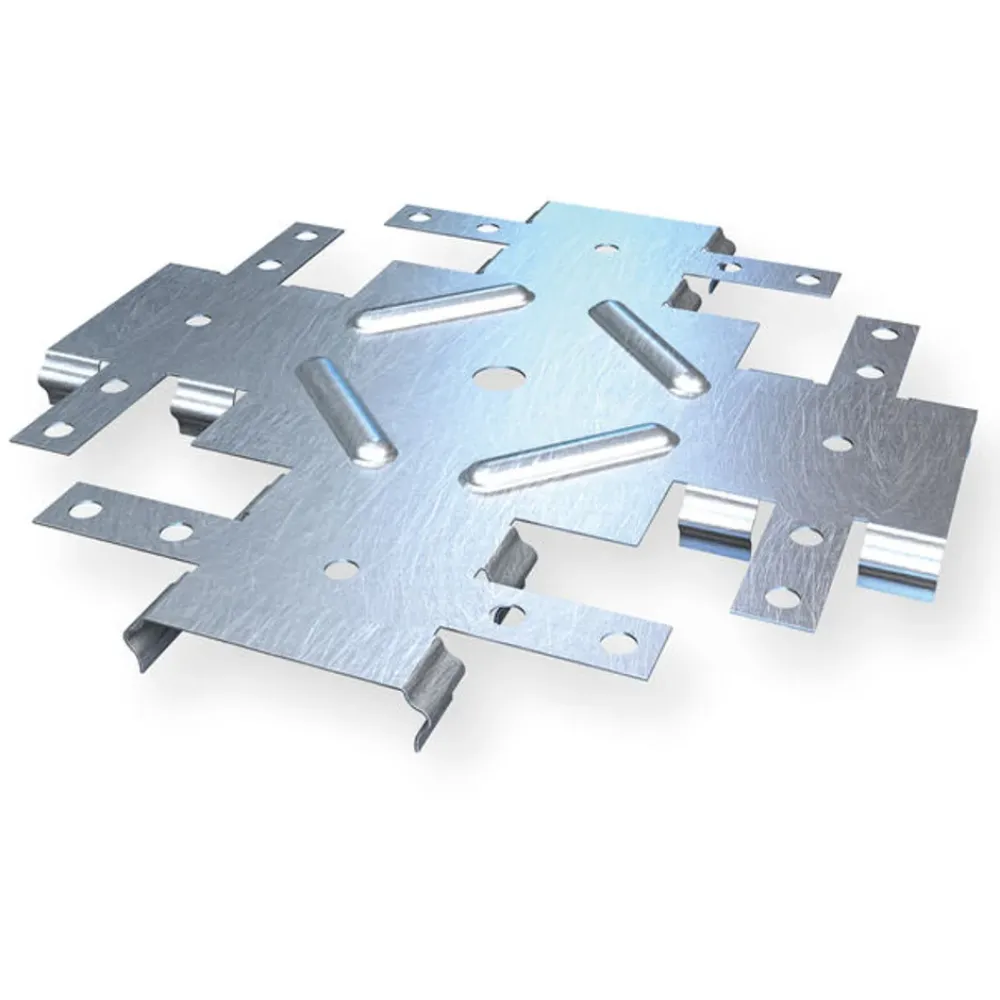

Empalme en Cruz CD 60/27Conector metálico para unir a un mismo nivel perfiles primarios y secundarios Knauf CD 60/27 para estructuras de techos suspendidos D113.es.

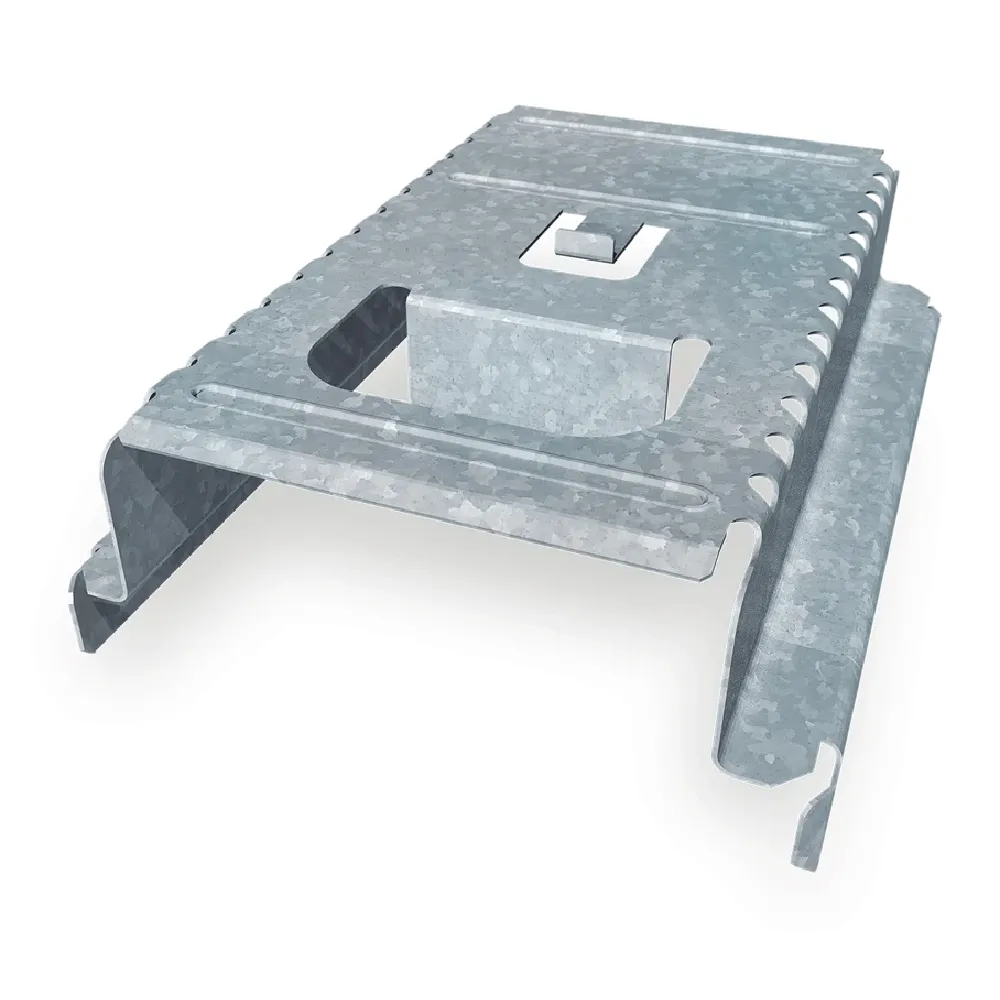

Empalme para MaestraConector longitudinal de acero galvanizado para prolongar maestras Knauf CD 60/27 manteniendo la continuidad y alineación del perfil en techos y trasdosados.

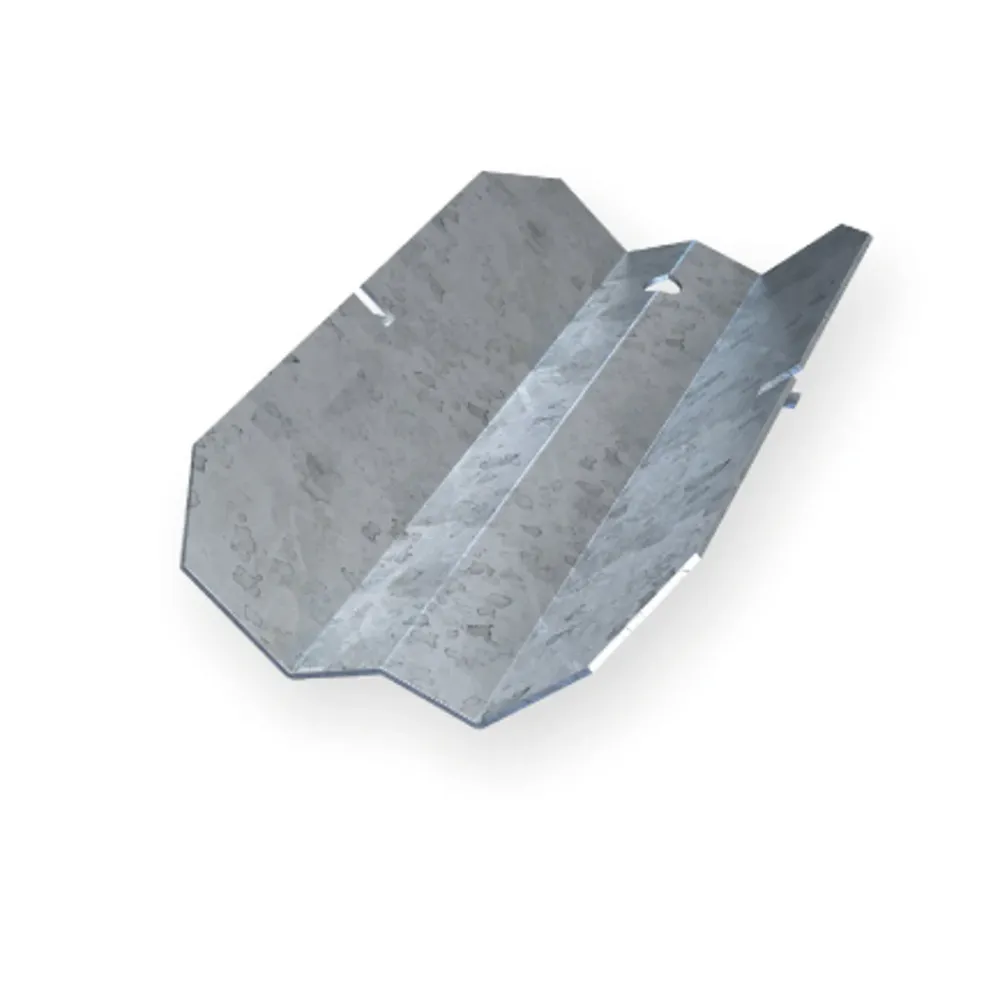

Empalme para Maestra F47Accesorio de acero galvanizado para unir longitudinalmente dos maestras Knauf F47/17 y prolongar de forma correcta la estructura de techos suspendidos y trasdosados.Fuente técnica oficial
D11.es Techos suspendidos Knauf (2025)
Prestaciones contrastadas con la revisión indicada. Ferragut no completa valores ausentes ni sustituye el proyecto técnico.
Revisado el 29 de agosto de 2026
